変更前の純正です。オレンジはどうも好きではないのです。フットライトとかをブルーにしているので、ブルーで統一したいと思います。

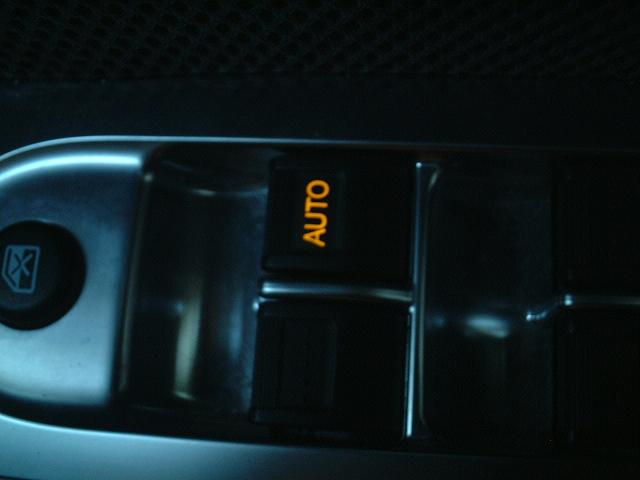

ついでにこういう所も変えていきます。この他、ハザードスイッチ、ドアミラースイッチを変えます。

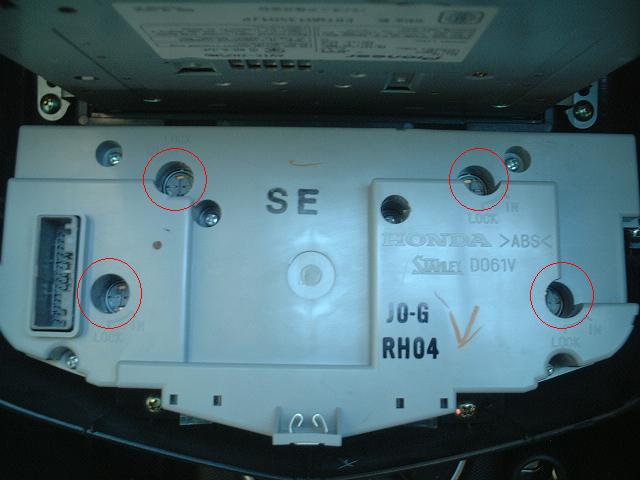

エアコンユニットの裏側です。赤丸４つに電球がついてます。マイナスドライバーで回せば外れます。

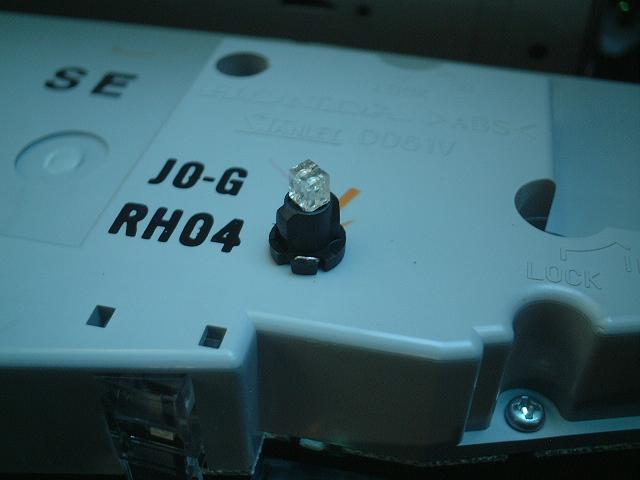

ヤフオクで購入しました。１個１２００円です。
って高っ！
自作すれば１個２００円もしないんじゃ・・・失敗したなぁ・・・

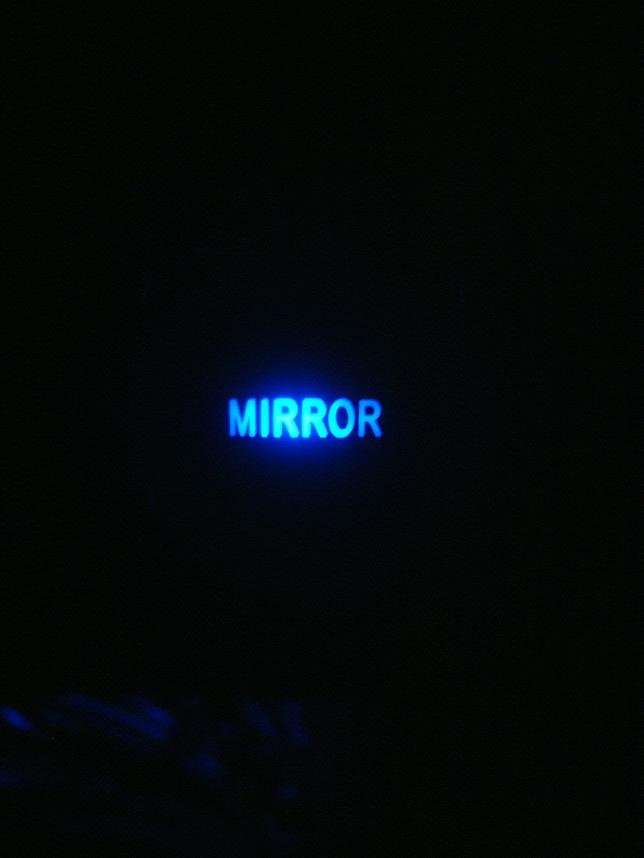

いきなり変わりましたが、ドアミラースイッチ部です。

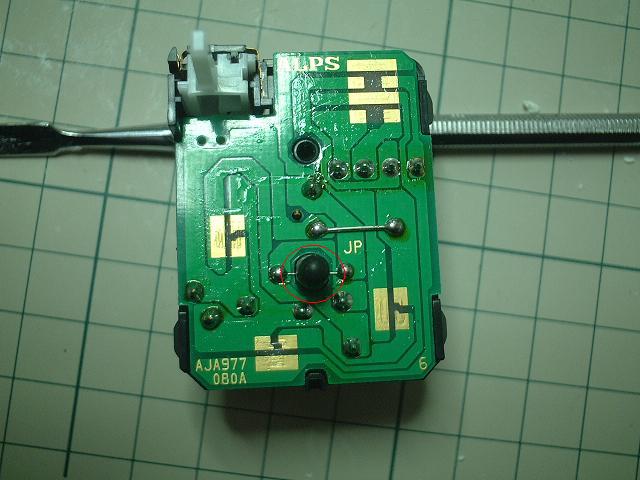

赤丸に電球がついてます。これをLEDに交換するのですが・・・

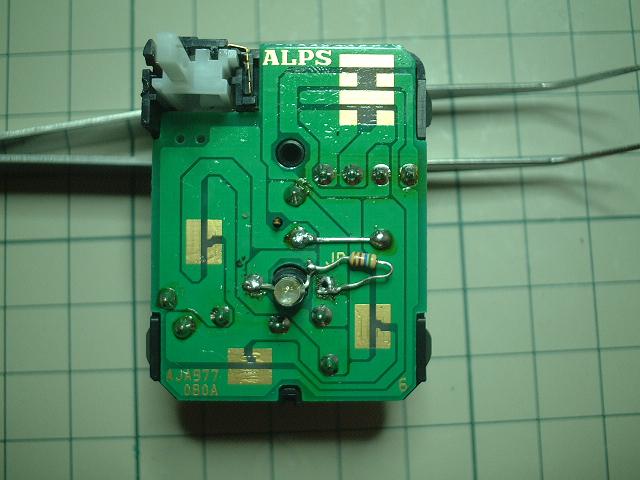

とあるサイトでこのようにつけるとありましたので、その通りにしました。
その結果、LEDは破壊されました。

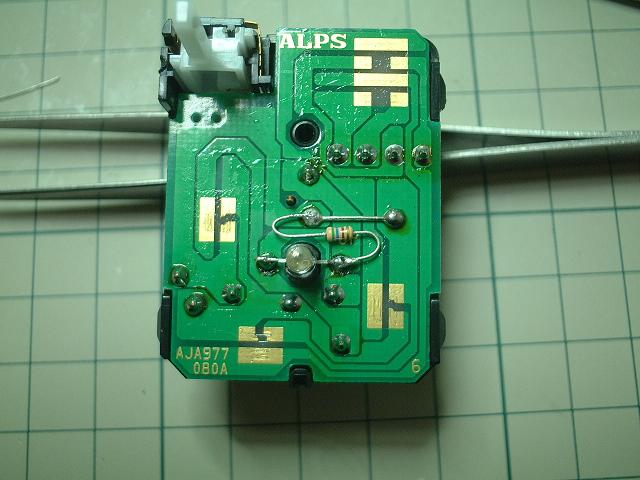

かなり見た目の悪い付け方ですが、これが正解のようです。
グレードによっては電球が付いてないものもあり、さっきのはそのタイプでの取り付け方法だったようです。
気付くまでにLEDを３こ破壊してしまいました。

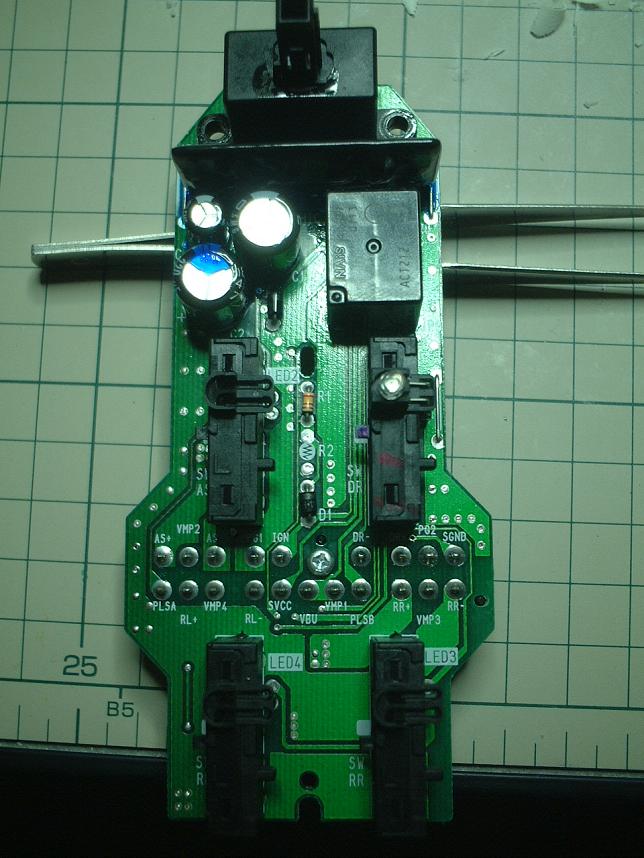

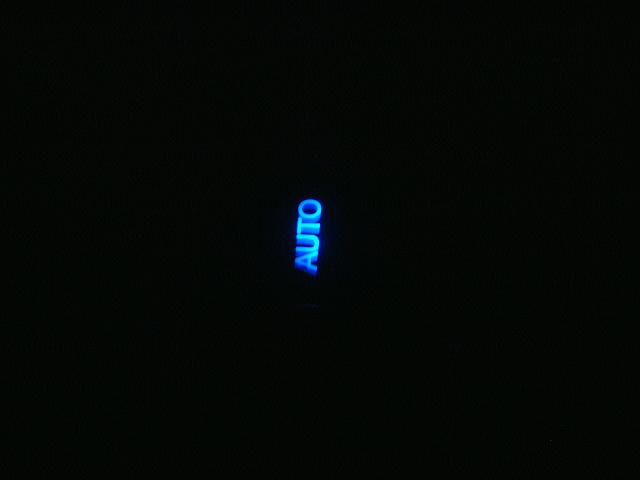

こんどはパワーウィンドウスイッチです。
こちらは電球ではなく最初からLEDが付いているので、好きなものに付け替えるだけでOKです。
他の３箇所も取り付け、発光出来るみたいですが、スイッチを加工したりと手間が掛かるのでやめました。

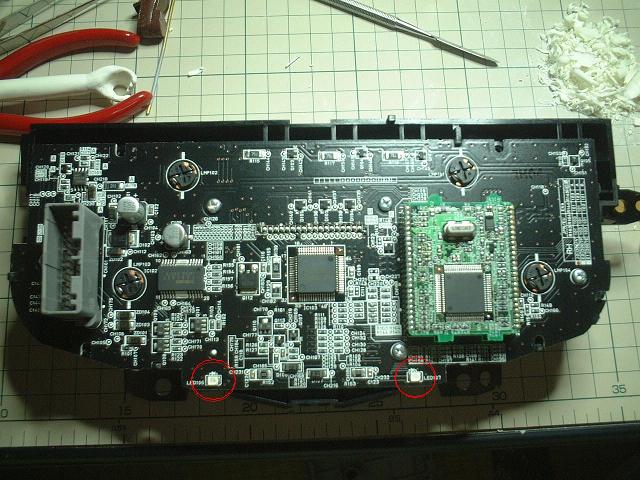

エアコンに戻ります。中を開けたところです。裏側です。
下部に２個LEDが付いてますが、ドリンクホルダーポケット部への間接照明です。純正では暗すぎて役に立たないので、これも交換します。
ちなみに、サイズは３５２８になりますが、間違えて３０２０を注文してしまいました。まあ、問題無かったんですけど。

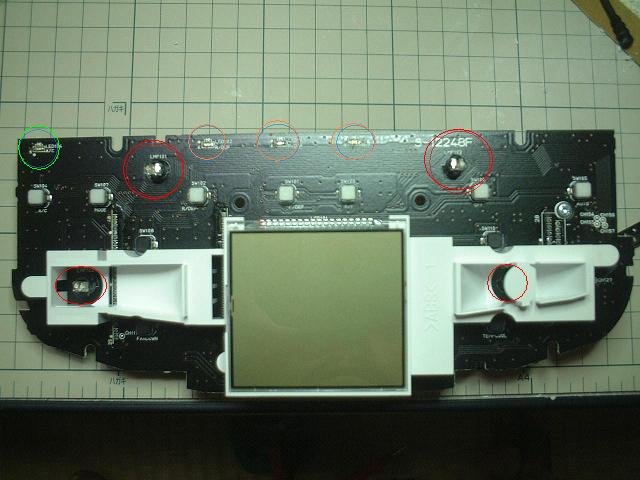

表側です。赤丸は１２００円もしたLEDが付いています。
上の方に４つ、小さなLEDがついてます。真ん中３つがオレンジ、左端にグリーンっぽいのがついてました。これもブルーにしてしまいます。
サイズは１６０８でOKです

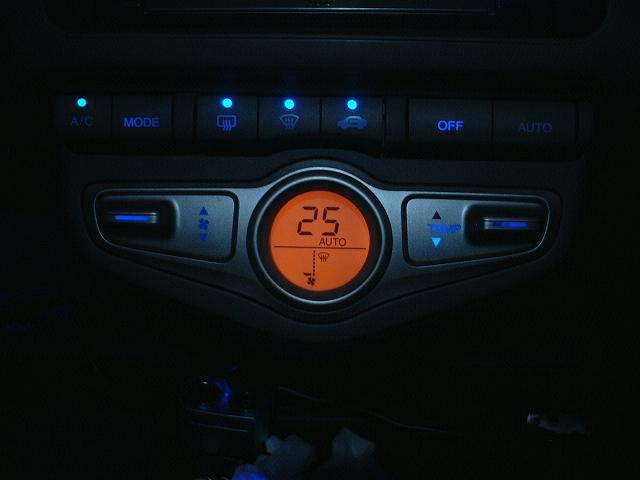

完成しました。やったー！って
真ん中の液晶、オレンジのままやないかっ！
しかも、照明もムラがあって端の方は暗いんです。
てっきり、４箇所の電球で液晶部も照らしてるんだと思ってました。どうしよ・・・

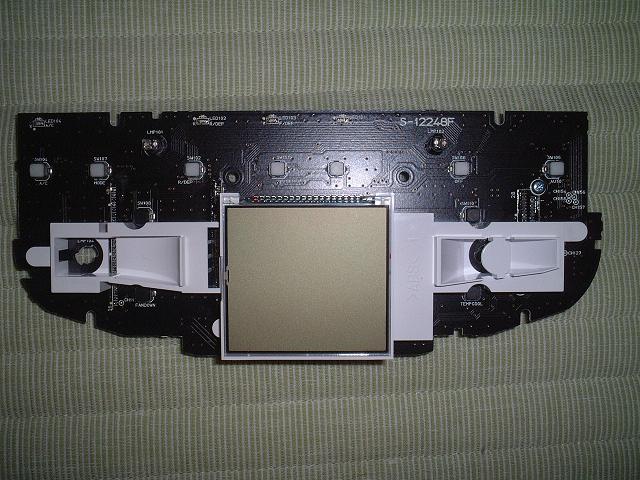

で、再びこの状態です。ちなみに、中途半端なまま２週間程たってしまいました。
いろいろ調べた所、この白いのを外すと液晶バックライト電球があるようです。
裏からネジ２本で止まっているだけですが、液晶パネルが邪魔で外すのにちょっとコツがいります。
液晶パネル端子を破損しないように気をつけます。

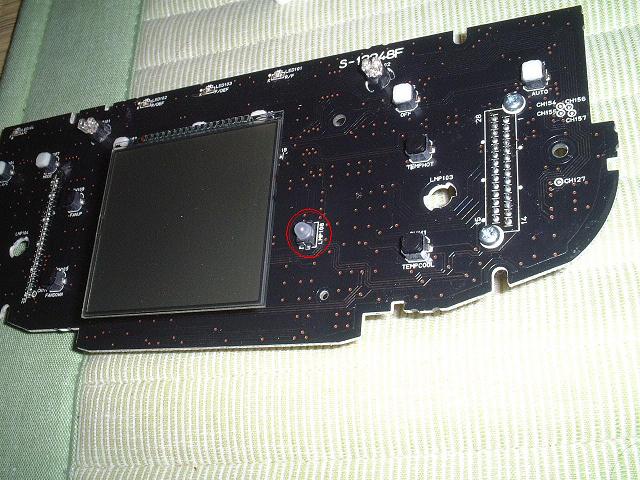

外れました。ありました。電球が。これを変えればいいんです。
はんだごてでは外せそうにないので、ニッパーで部品を破壊して取り除きます。
パターンが剥がれればオシマイです。ちょっとドキドキ。

外した所にLEDを付けるわけですが、電球のように光が拡散しないのが欠点です。

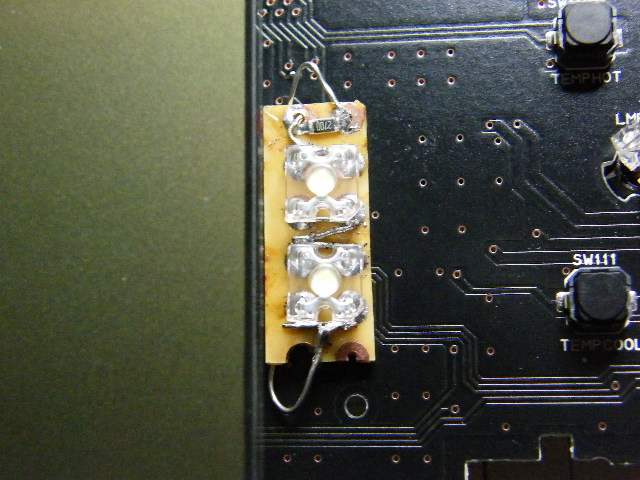

対策として、指向角度１０５度のHigh Flux LEDを２個つけて、光を拡散させつつ光量を確保しようと思いこうしました。
照明にあわせてブルーにするところですが、液晶の背景にイラストを持ってくる為、ここだけは白色LEDを使用しました。
寸法に余裕が無く、LED２個が限界でした。

背景用のイラストを用意します。どっかで拾ってきた物です。
液晶の寸法に合わせ、OHPシートで印刷します。
うちのプリンター(キャノン)は不適合でしたが、無理矢理印刷しました。
で、これを液晶の裏の配置し、エアコンパネルを元通り組み直します。

結果です。照明のムラもだいぶましになりました。例の４箇所に使うLEDですが、１つに２個の角型LEDがついていて、これを広げることによって光を行き渡らせる事が出来ました。
写真取り忘れたのでお見せ出来ませんが、うまく意味が伝わったでしょうか。
写真を撮ったデジカメも買い換えたので余計綺麗に見えます。

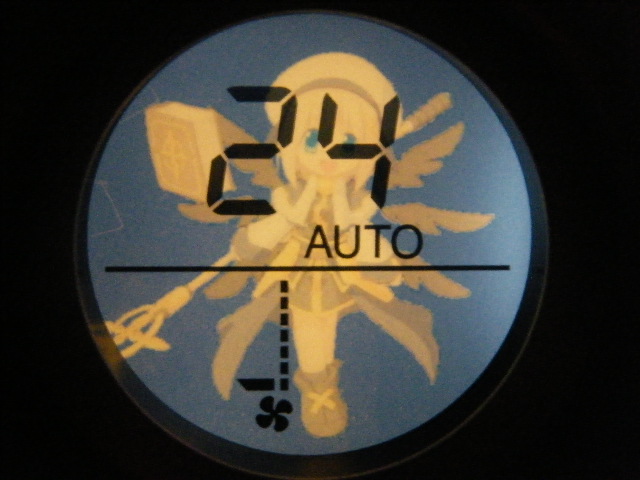

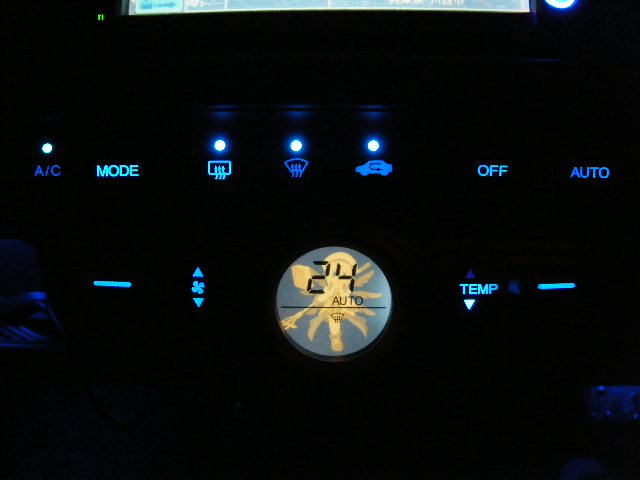

液晶部にイラストが浮かぶようになりました。

近くで見るとこんな感じです。思ったより印刷が薄いです。照明にあわせて背景をブルーにしましたが、あまり綺麗ではありません。
改良の余地ありですね。

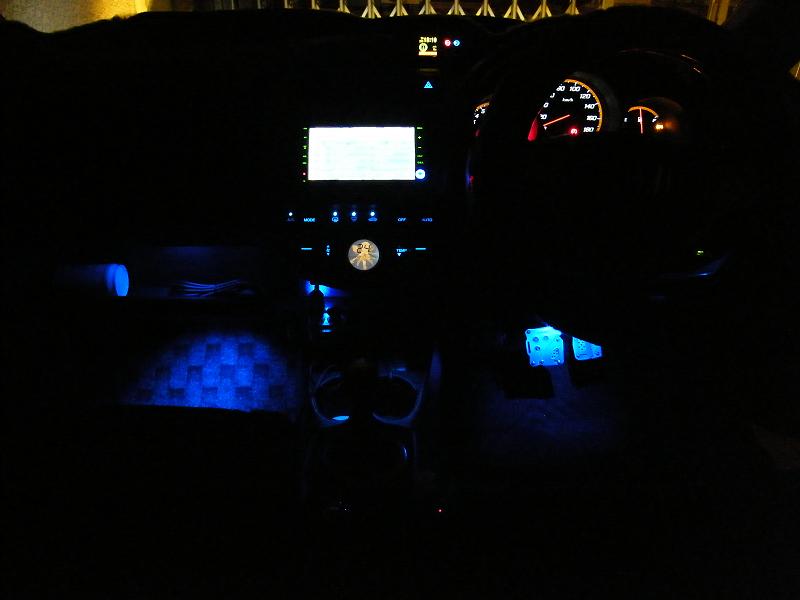

割といい感じなのではないでしょうか。
